配氣裝置的自動配氣系統

工作原理

計算機自動配氣裝置原理：

本系統操控平臺對配氣方案實行科學化、自動化定制，并以專用通訊電纜與計算機自動配氣系統主機相連，最終通過實時監控高精度的質量流量控制器MFC來控制稀釋氣體及組份氣體的體積流量，從而實現動態配氣自動化。

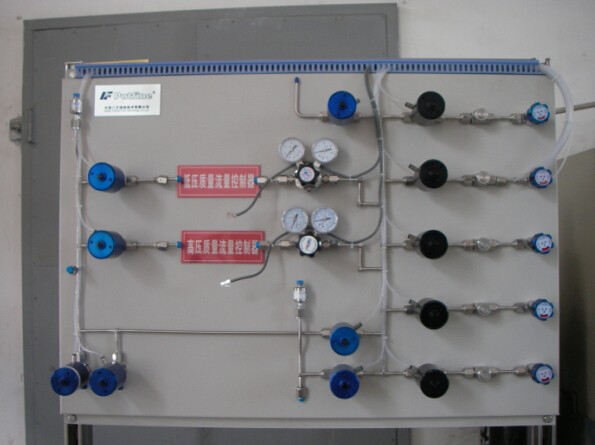

自動配氣裝置：

本系統主要功能分為以下幾個模塊：

1.系統模塊

系統模塊包括用戶登錄、注銷、修改密碼、退出系統以及設置MFC參數等功能。

2.管理模塊

管理模塊實現系統的日常管理工作以及本系統使用時所涉及的氣體、鋼瓶的管理，包括用戶管理、日志管理、氣體管理、鋼瓶管理、滲透氣體管理。

①用戶管理：

實現對使用本系統的用戶進行管理，可以新增用戶、修改用戶資料、從系統中刪除用戶，以及對用戶進行權限分級，不同級別的用戶擁有不同的操作權限。

②日志管理：

可對本系統的運行日志進行多條件組合查詢并可進行數據整理，運行日志分為通訊日志和操作日志。

③氣體管理

詳列常用的各種氣體相應物理特性,可新增新種氣體并設置其相應的物理特性。

④鋼瓶管理

可對配氣操作過程中將被使用的氣體鋼瓶進行設置定義。

⑤滲透氣體管理

可對按滲透法配氣的氣體進行設置定義。

3.配氣模塊

配氣模塊實現計算機自動配氣操作并實時監視其工作狀態。分為滲透模式、流量模式、濃度模式、分配模式、程序模式、清掃模式。

①滲透模式：

提供一個按滲透法進行混合配氣的配氣方案?？赏ㄟ^(guò)設定滲透氣體的濃度，達到滲透氣體的濃度配比，并實時監視配氣的實際情況。

②流量模式：

按直接設定各路氣體流量方式配氣，并實時反饋對應氣體的流量信息。

③濃度模式：

按設定所需成份氣體的目標濃度和氣體總流量方式配氣，并實時反饋對應成份氣體的濃度信息。

④分配模式：

提供一個自動的氣體多點稀釋方案。它可實現將兩種氣體混合稀釋為不同的多種濃度配比并分別保證一定的輸出時間，實時監視各濃度配比的實際情況。

⑤程序模式：

制定綜合配氣計劃。允許將各基本模式(滲透模式、流量模式、濃度模式、分配模式)組合一起形成操作序列。各個操作序列按照規定的時間順序完成。

⑥清掃模式

執行質量流量控制器的清掃操作。
