八方流體淺析氣源柜的基本知識簡介

氣源柜的基本知識簡介

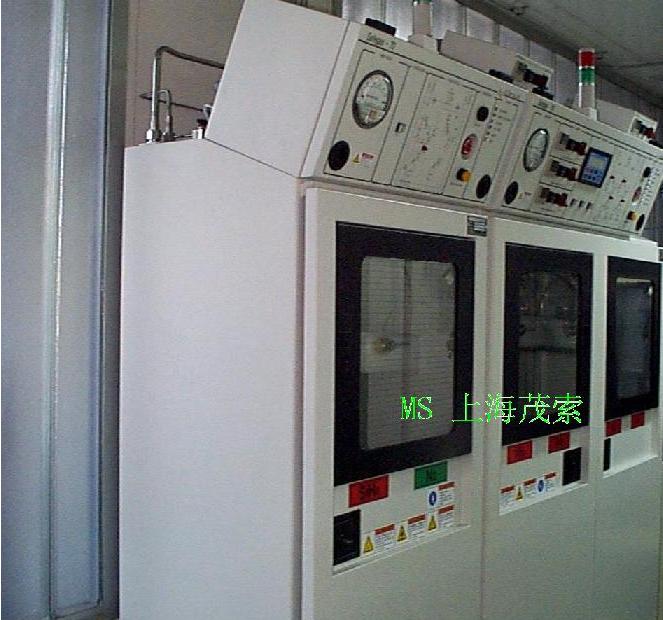

    氣源柜分為五層。頂部設置有排毒口， 用以排除在換源 過程中泄漏的有害氣體。 柜頂設置有三路工藝氣體及一路壓縮空氣的進氣接口， 接口以下安裝有減壓閥、截止閥， 用以對進氣壓力進行控制及調節。對應于氣路，各層分別裝有相應的電磁閥、 氣動閥、過濾器、單向閥、質量流量控制器、 及DCE源瓶和冷阱等。柜子的底部裝有質量流量（MFC）控制器電源、控制開關、保險等電路轉接板以及設備總電源進線轉接板。

    一種微電子氣源柜吹掃系統，主要由供氣管路系統和吹掃管路系統組成，其中供氣管路系統用于工藝氣體的供給，吹掃管路系統用于整個管路殘留氣體的吹掃，為不同工藝氣的置換提供前提。吹掃系統的供氣管路系統端部與吹掃管路系統相連通，同時吹掃管路系統為低壓氣體輸送管路與高壓氣體輸送管路并聯組成，并通過同一高壓三通截止閥與吹掃氣供應口相連接。供氣管路系統和吹掃管路系統各連接排氣管路。該吹掃系統主要用于高純或超高純氣體或半導體制造業特種氣體的配制、置換和輸送。

    一種封閉式特種柜，它由柜體、柜門、控栓、手柄、護門、控扣、、推拉桿、扣環控制總成等組成。其特征在于，芯不裸露在外面柜門內裝有左、右舌及扣環，柜門不易被撬損，克服了一般柜或配制后就可打開柜門的缺陷，且結構簡單，安裝維修方便，使用安全，可靠，適用于金融、財會部門特別適用于廣大農村站使用。
