         擴散爐由控制系統、進出舟系統、爐體加熱系統和氣體控制系統等組成。

控制系統

         控制部分包括：溫控器、功率部件、超溫保護部件、系統控制。

配氣裝置系統控制部分有

         四個獨立的計算機控制單元，分別控制每層爐管的推舟、爐溫及氣路部分，是擴散/氧化系統的控制中心。

         輔助控制系統，包括推舟控制裝置、保護電路、電路轉接控制、三相電源指示燈、照明、凈化及抽風開關等。

         較先進的擴散爐控制系統均已更新或升級到微機控制，管機與主機間通過串口RS232或網線進行通信。控制系統軟件大多基于Windows系統，實用性和可操作性大大提高，能夠?qū)崿F(xiàn)日志記錄，曲線記錄，程序編輯，遠程控制等多種功能。

進出舟系統

水平擴散爐進出舟系統有兩種方式：1）懸臂槳系統；2）軟著陸系統。

         懸臂槳系統結構比較簡單，SiC槳攜帶舟和硅片進入石英爐管后，就停留在石英爐管內，直到工藝程序結束，SiC槳就攜帶舟和硅片慢慢回到原位，懸臂槳系統缺點是槳對爐管溫度的均勻性有一定的影響，另外，工藝氣體也會對槳沉積，影響顆粒。

         軟著陸系統較懸臂槳系統更加先進，SiC槳進入石英工藝爐管后，槳自動下沉放下石英舟和硅片，然后慢慢運行回原點，最后石英爐管的門自動關閉。軟著陸系統優點是沒有SiC槳對腔體的影響，使得溫度均勻性更好，減少了工藝氣體在SiC槳上的沉積，從而顆粒更少。

         推舟凈化柜的頂部裝有照明燈；正面是水平層流的高效過濾器及四層推舟的絲杠、導軌副傳動系統及SiC懸臂槳座，絲杠的右端安裝有驅動步進電機，導軌的兩端是限位開關。柜子的下部裝有控制電路轉接板及凈化用風機。

爐體加熱系統

         爐體加熱系統共有六層。供氣系統管路安裝頂層配置有水冷散熱器及排熱風扇，每層加熱爐體間也配置一層水冷系統，隔絕每層爐管的溫度相互影響，廢氣室頂部設有抽風口，與外接負壓抽風管道連接后， 可將工藝過程殘 余的廢氣帶走,中間部分分四層放置四個加熱爐體， 每層由四個坡面支架托起并固定住加熱爐體，其位置在安裝時已經與推拉舟系統——絲杠、導軌副傳動系統及SiC懸臂槳系統或軟著落系統等對準中心。

氣體控制系統

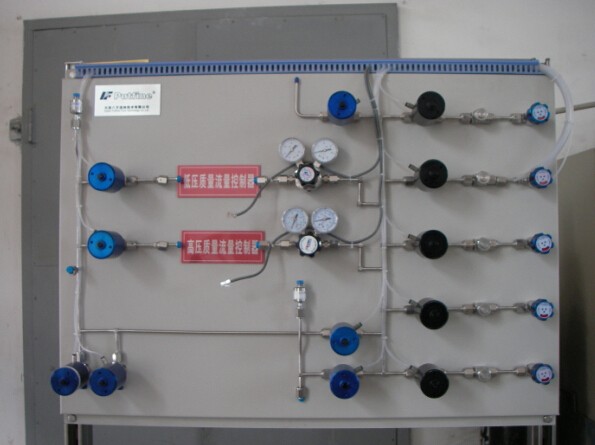

         氣源柜分為五層。頂部設置有排毒口， 用以排除在換源 過程中泄漏的有害氣體。 柜頂設置有三路工藝氣體及一路壓縮空氣的進氣接口， 接口以下安裝有減壓閥、截止閥， 用以對進氣壓力進行控制及調節。對應于氣路，各層分別裝有相應的電磁閥、 氣動閥、過濾器、單向閥、質量流量控制器、 及DCE源瓶和冷阱等。柜子的底部裝有質量流量（MFC）控制器電源、控制開關、保險等電路轉接板以及設備總電源進線轉接板。
